Prijs | Negotiated The Price |
MOQ | 100 |
Tijd om te bezorgen | 15-18 working days |
Merk | SECORE |
Plaats van Oorsprong | China |
Certification | CE ROHS |
ModelNumber | DC2238-1245 |
Verpakkingsdetails | 100pcs per karton of als verzoek |
Betaalvoorwaarden | T/T, D/A |
Leveringscapaciteit | 100000pcs per maand |
Brand Name | SECORE | ModelNumber | DC2238-1245 |
Certification | CE ROHS | Plaats van Oorsprong | China |
Minimumordehoeveelheid | 100 | Price | Negotiated The Price |
Betaalvoorwaarden | T/T, D/A | Leveringscapaciteit | 100000pcs per maand |
Levertijd | 15-18 werkdagen | Verpakkingsdetails | 100pcs per karton of als verzoek |
Snelheid | 4500rpm verminderen tot 5rpm | Toestelverhouding | 1:3.7~1:720 |
Geschatte Torsie | 0.11.0N.m of als verzoek | motorafmeting | diameter 22mm * lengte 38mm |
Sleutelwoord | 12V gelijkstroom-toestelmotor, 24V-borstelgelijkstroom motor met versnellingsbak | Typische toepassing | transmissiesysteem, Industriële robots, Precisie Plaatsend Systeem |
Niet genormaliseerde Miniatuur 24mm het Toestelmotor van Borstelcommutated gelijkstroom met Planetarisch Toestelreductiemiddel
Hoofdlijnen:
Motortype | De borstel commutated gelijkstroom-motor |
Versnellingsbaktype | Planetarisch |
Diameter | Versnellingsbak: 24mm; Gelijkstroom-motor: 24mm |
Nominaal voltage | 12V/24V gelijkstroom of aangepast |
Toestelverhouding | 1:3.7~1:516 |
Geen ladingsstroom | 60mA; 70mA; 100mA |
Nominale stroom | 170mA; 240mA; 420mA |
Geen ladingssnelheid | 4500rpm; 6000rpm; 10000rpm |
Nominale snelheid | 3600rpm; 4800rpm; 7700rpm |
Toelaatbare ladingswaaier | 0.1N.m ~ 1.0N.m voor S1-plichtscyclus |
Nominale macht | 0.9W; 1.5W; 3.1W |
IP classificatie | tot IP68 |

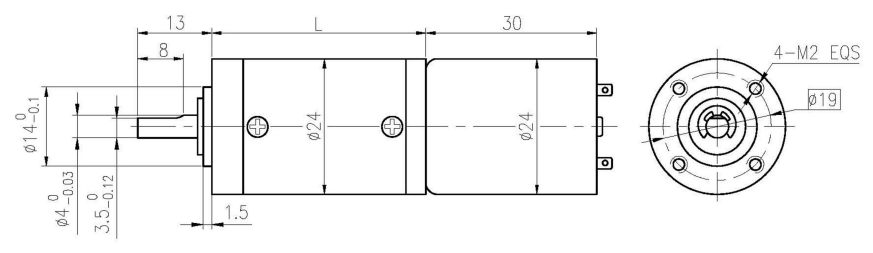

Afmeting:
Motor Technische parameters:
Model | Nominale spanning | Zonder commissie snelheid | Zonder commissie stroom | Geschatte snelheid | Geschatte torsie | Outputmacht | Geschatte stroom | Boxtorsie | Boxstroom |
VDC | T/min | mA | T/min | mN.m | W | mA | mN.m | A | |
DC2430-1245 | 12 | 4500 | 60 | 3600 | 2.5 | 0,9 | 170 | 12.5 | 0,5 |
DC2430-1260 | 12 | 6000 | 70 | 4800 | 3 | 1.5 | 240 | 15 | 1 |
DC2430-12100 | 12 | 10000 | 100 | 7700 | 4 | 3.1 | 420 | 16 | 1.6 |
De
technische
parameters
van
de
toestelmotor
voor
DC2430-1245:
Verminderingsverhouding | 3.7 | 5.2 | 14 | 19 | 27 | 51 | 71 | 100 | 139 | 189 | 264 | 369 | 516 |
Aantal toesteltreinen | 1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 |
Lengte (l) mm | 25 | 25 | 31.6 | 31.6 | 38 | 38 | 38 | 38 | 38 | 44.4 | 44.4 | 44.4 | 44.4 |
Zonder commissie snelheid t/min | 1213 | 869 | 321 | 237 | 167 | 88 | 63 | 45 | 32 | 24 | 17 | 12 | 8.7 |
Geschatte snelheid t/min | 970 | 695 | 257 | 189 | 133 | 71 | 51 | 36 | 26 | 19 | 14 | 10 | 7 |
Geschatte torsie N.m | 0,008 | 0,012 | 0,028 | 0,038 | 0,055 | 0,093 | 0,13 | 0,18 | 0,25 | 0,31 | 0,43 | 0,5 | 0,5 |
Maximum toelaatbare lading in een korte tijd N.m | 0,15 | 0,15 | 0,6 | 0,6 | 0,6 | 1.2 | 1.2 | 1.2 | 1.2 | 1.5 | 1.5 | 1.5 | 1.5 |
De
technische
parameters
van
de
toestelmotor
voor
DC2430-1260:
Verminderingsverhouding | 3.7 | 5.2 | 14 | 19 | 27 | 51 | 71 | 100 | 139 | 189 | 264 | 369 | 516 |
Aantal toesteltreinen | 1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 |
Lengte (l) mm | 25 | 25 | 31.6 | 31.6 | 38 | 38 | 38 | 38 | 38 | 44.4 | 44.4 | 44.4 | 44.4 |
Zonder commissie snelheid t/min | 1617 | 1158 | 429 | 316 | 222 | 118 | 85 | 60 | 43 | 32 | 23 | 16 | 12 |
Geschatte snelheid t/min | 1294 | 927 | 342 | 253 | 178 | 94 | 68 | 48 | 35 | 25 | 18 | 13 | 9.3 |
Geschatte torsie N.m | 0,01 | 0,014 | 0,037 | 0,051 | 0,073 | 0,13 | 0,16 | 0,25 | 0,35 | 0,46 | 0,5 | 0,5 | 0,5 |
Maximum toelaatbare lading in een korte tijd N.m | 0,15 | 0,15 | 0,6 | 0,6 | 0,6 | 1.2 | 1.2 | 1.2 | 1.2 | 1.5 | 1.5 | 1.5 | 1.5 |
De technische parameters forDC2430-12100 van de toestelmotor:
Verminderingsverhouding | 14 | 19 | 27 | 51 | 71 | 100 | 139 | 189 | 264 | 369 | 516 |
Aantal toesteltreinen | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 |
Lengte (l) mm | 31.6 | 31.6 | 31.6 | 38 | 38 | 38 | 38 | 44.4 | 44.4 | 44.4 | 44.4 |
Zonder commissie snelheid t/min | 714 | 526 | 370 | 196 | 141 | 100 | 72 | 53 | 38 | 27 | 19 |
Geschatte snelheid t/min | 550 | 405 | 285 | 151 | 108 | 77 | 55 | 41 | 29 | 21 | 15 |
Geschatte torsie N.m | 0,045 | 0,062 | 0,087 | 0,15 | 0,21 | 0,29 | 0,41 | 0,49 | 0,69 | 0,96 | 1 |
Maximum toelaatbare lading in een korte tijd N.m | 1.2 | 1.2 | 1.2 | 2.5 | 2.5 | 2.5 | 2.5 | 3 | 3 | 3 | 3 |
Afmeting:
Motordiameter: 24mm (klantgericht)
schachtlengte: 13 (klantgerichte) mm
schachtdiameter: 3.5mm (klantgericht)
Verstrek motorgrootte, loodvereiste, het werk voltage, zonder commissie omzetting, zonder commissie stroom, lading, blokkeer stroom, enz., om UW MOTOR TE MAKEN.
Ongeveer ons
De Technologieco. van Shenzhensecore, Ltd is professioneel bezig geweest met divers van motoren zoals brushless gelijkstroom-motoren, hoogspanning geborstelde gelijkstroom-motoren, toestelmotoren, integreert R&D, massaproduktie, verkoop en de dienst met 25 magere productielijnen (momenteel 3 automatische productielijnen), maandelijkse capaciteit van ononderbroken kwekend 3 miljoen eenheden en jaarlijkse gemiddelde verkoopwaarde 40 miljoen dollar.
Typische Toepassing:
Industriële automatisering: transportbanden, rotatieverrichting, automatisch poortsysteem, zonnedrijver enz.
Huishoudenelektrisch apparaat: grasmaaimachine, ijsmaalmachine, tredelift, lucht-voorwaarde, juicer, voedselafval disposer, keukentoestellen, enz. die kauwen,
De automobielindustrie: vrachtwagen tarp systemen, pompen, elektrische stoel, hefboom, enz.
Recreatief materiaal: zwembadreinigingsmachines, de systemen van de pooldekking, golfkarretje, vermaakmachines en andere plaatsen van vermaak, enz.
Administratie automatisering: automatische deuren, liftdeuren, rolblind, gordijnen, stempelmachines, financiële instrumenten, enz.
Medisch en gezondheidszorgmateriaal: allerlei het materiaal van de massagegezondheidszorg, medische apparatuur, enz.
