De Machine van de elektronische Componentenverpakking - CNSMT

Productomschrijving

Het vastbinden van verpakkingsmachines kan in twee categorieën worden verdeeld: halfautomatisch en volledig-automatisch. De bulk materiële componenten worden gezet in de dragerband na het overgaan van de inspectie, het omkeren, en het testen posten.

Aangezien de elektronische producten worden bevorderd, blijven worden geraffineerd en hoogst worden geïntegreerd, zijn de elektronische componenten ook van het afgelopen insteektype veranderd om type te herstellen om installatieplaats van de kringsraad te besparen en de functies van het product uit te breiden. Het is een belangrijke revolutie in de elektronische industrie.

CNSMT verstrekt u economi en gemakkelijk stel elektronische verpakkingsmachines in China in werking, zijn wij de fabrikant van dit apparaat, kan zelfs steunen aanpassen verpakkingsmachine afhangt van uw variaty vereisten

Met de snelle ontwikkeling van de elektronische industrie de laatste jaren, wordt de rol van mechanisch en elektronisch materiaal in plaats van traditionele handverrichtingen in de elektronische industrie meer en meer duidelijk.

Op de voorwaarde van hogere en hogere automatiseringsvereisten, wordt het ook gebruikt als volledige/halfautomatische verpakkende machine voor componentenverwerking. Bleef door collega's in de elektronische industrie worden goedgekeurd.

De automatische verpakkende machine is hoofdzakelijk geschikt voor de massaproduktie van één enkel product, en de machine heeft een hogere prijs en een hoge graad van automatisering; de halfautomatische verpakkende machine is geschikt voor de kleine gegroepeerde productie van diverse producten, en de machine is goedkoop en heeft sterke toepasselijkheid.

Volgens de vorm, de verpakkingsvereisten en de output van de verpakkende producten, kan de verpakkende machine geschikt voor de de ontwikkelingsvereisten van het bedrijf buigzaam worden geselecteerd

Specificatie:

Technische parameters

1. Toepasselijke bandbreedte: 4104mm de band van de bandbreedtedrager;
2. Machinecapaciteit: 2~6K pcs/h; (afhankelijk van componentenvorm en hand het voeden snelheid);
3. Materiële dienbladspecificaties: 7 duim, 13 duim, 22 duim plastic dienblad of document dienblad;
4. Voeding: AC220V±20%/50HZ, 5A; /110v
5. Luchtlevering: 0,3~ 0.6Mpa/60L/Min;
6. Het verwarmen temperatuur: 110°C-180°C (afhankelijk van het materiaal van de dekkingsband en de eisen ten aanzien van de waarde van de schilsterkte)
7. Machinegrootte: L 1630×W 580× H 660 (eenheid: mm);
8. Netto gewicht van de machine: 40KG
9. Andere vereisten: Pas spoorlengte aan en installeer CCD-opsporingsfunctie volgens klantenvereisten.
10. Hoofdconfiguratieplc: Desen
11. Motor/controlemechanisme: Taiwan Rihong
12. Cilinder/solenoïdeklep: Japan SMC
13. Foto-elektrische schakelaar: Japan Omron
14. Thermostaat: Japan
15. Teller: HENLAN SF4-41NA

Machinekenmerken

Goed aanpassingsvermogen

●Geschikt voor verpakking van diverse SMD-componenten
●Het spoor kan buigzaam binnen de waaier van 4mm104mm worden aangepast;
●Spoor het vastklemmen holte, stabiele controle en gemakkelijke aanpassing;
●Het intrekbare bandmechanisme kan alle banddienbladen en document dienbladen gemakkelijk vastklemmen die aan de norm eia-481A voldoen;

Het stabiele verzegelen

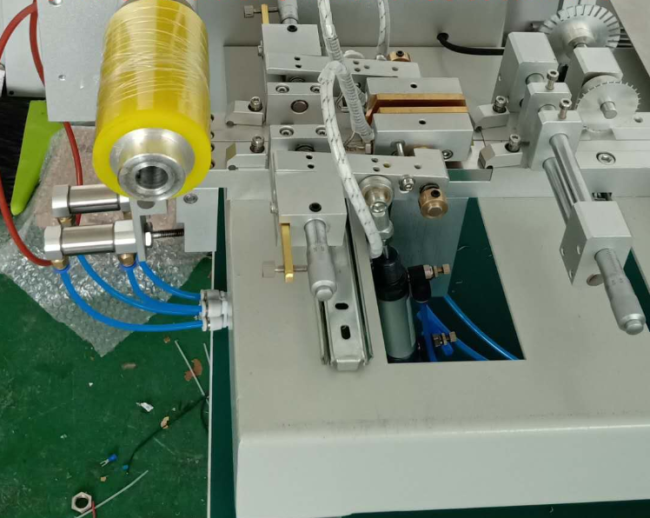

●Nauwkeurige aanpassing van het snijdershoofd. Het verfijnend de micrometerhoofden van de binnen en buiten hete dringende hulpmiddelhoofden de positie van de verzegelende lijn aan ±0.1mm nauwkeurig om aan te passen, is verzegelen mooier;
●Controleer onafhankelijk de het verzegelen druk van de binnen en buitensnijdershoofden om ervoor te zorgen dat de verzegelende band evenwichtig is;
●Dubbel-hoofd onafhankelijke PID temperatuurcontrole, nauwkeurige en stabiele temperatuurcontrole;

Gediversifieerde het verzegelen methodes

●Geschikt voor het zelfklevende koude verzegelen en het hete dringende verzegelen;
●Het verzegelen op ononderbroken het lopen wijze;
●Duim-zichbeweegt en band het verzegelen;

Geschikte aanpassing van dekkingsband

●De reisspanning van de dekkingsband kan worden aangepast;
●De positie van de dekkingsband kan worden verfijnd;

De functie van de vervoerbescherming

●Het vervoermechanisme is veilig om de integriteit van de dragerband te beschermen;
●Stabiel begin, stepless snelheidsregelgeving; voetpedaal/handcontrole;

Machine werkende instructies

• Draai de controleschakelaar in de controledoos aan plaatsen;
• Draai de knoop van de machtsschakelaar op het paneel in de "aan"-positie;
• Zorg ervoor dat de elektrische/barometerwaarde aan de geschatte vereisten in de technische parameters voldoet;
• Snijd de elastische schakelaar van de drukriem in de „losse riem“ positie;
• Pas het spoor aan de vereiste breedte aan;
• Pas het intrekkende (intrekkende) riemapparaat aan een aangewezen positie aan;
• Pas de dekkingsband aan een positie aan die voor het plaatsen van de bandvlakte geschikt is;
• Klem de lege band vast;
• Haal behoorlijk de dekkingsband aan;
• Pas het aantal tellingen aan door de teller worden vereist, pas de toestelpositie en de gevoeligheid die aan;
• Draai de schakelaarknoop van het motorcontrolemechanisme op het paneel aan verklaren;

Voor zelfklevende verpakking, te schakelen gelieve de blad het verwarmen schakelaar in de "uit"-positie, (als het blad moet worden verminderd)
Gelieve te schakelen de schakelaar van de bladlift aan de „onderaan“ positie, drukken „begin“ knoop en het zal automatisch toenemen
Onderaan, kan de schakelaar „van de bladlift“ de bladlift controleren wanneer de machine wordt tegengehouden)

• Schakel de spanningsschakelaar in de „strakke riem“ positie;
• Als u ononderbroken band voor het verzegelen gebruikt, gelieve te schakelen in de „ononderbroken“ positie over; als u te bewegen duim gebruikt zich

Met het verzegelen, te snijden gelieve de schakelaar aan „het centimeter voor centimeter verplaatsen van“ positie;

• Verwarm het blad aan de vastgestelde temperatuur, en het licht van de „Looppas“ indicator is;
• Druk de de beginschakelaar of stap op de voetschakelaar, het in werking te stellen machinebegin;
• Besteed aandacht aan eia-481A de standaard verpakking, het aantal het leiden en het slepen ruimten, enz. verlaat.

Welke Machine van de Elektronische Componentenverpakking die wij hebben gehad?

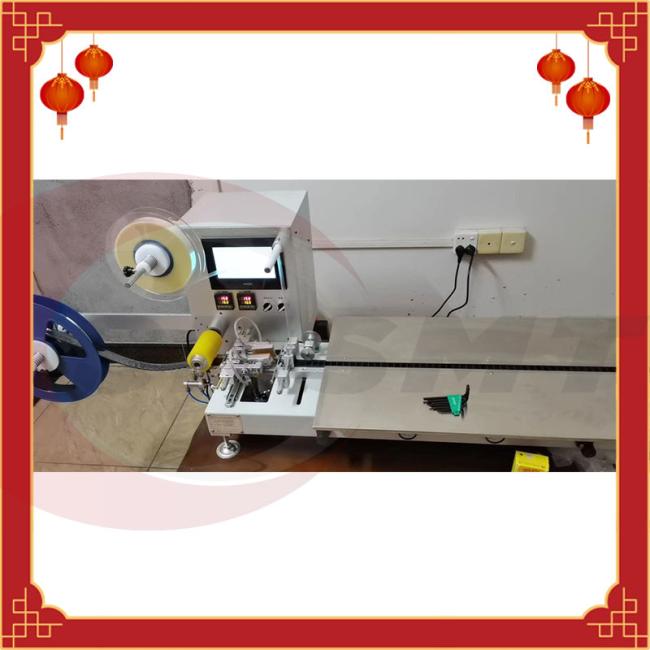

• Touch screen halfautomatische het vastbinden machine

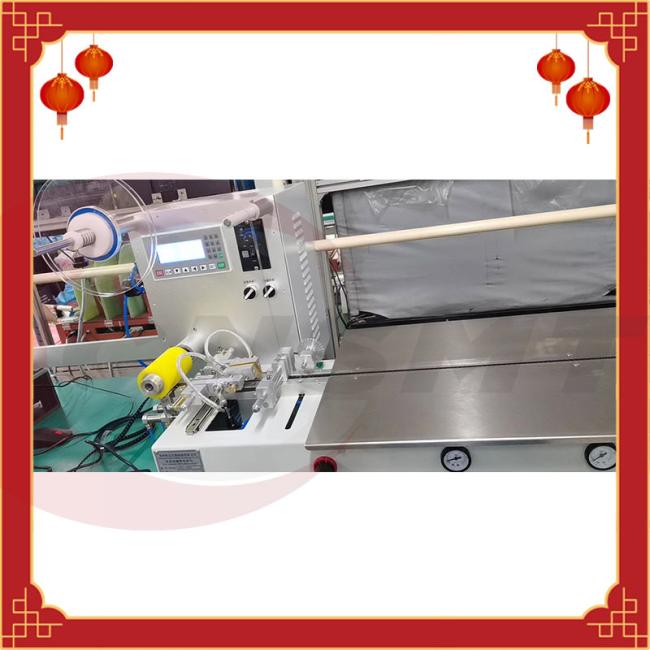

• Het tekstscherm halfautomatische het vastbinden machine

Het werk het principe geeft Stem uit

Het het werk principe van de het vastbinden machine: Na het vastbinden worden de verpakkende machine en de lucht aangesloten, als het thermaal wordt verzegeld, laten de messenstijging aan een geschikte temperatuur, en aanpassen de van de dragerband en lucht druk.

Gebruik roteren het hand of automatische het voeden materiaal om de SMD-component in de dragerband te zetten, en de motor om de dekkingsband te trekken vormt dragerband in de verpakkende positie, waar de dekkingsband omhoog is, de dragerband neer zijn, en de twee verwarmde bladenpers op de dekkingsband en de dragerband, maakt de dekkingsband de SMD-component verzegelen openend op de dragerband, om het doel te bereiken van SMD-component verpakking.

Dan de op een hoger niveau weergevens van de toepassingsspoel de verpakte dragerband.

De het vastbinden machine kan een een verenigde richting, polariteit van het testproduct, een visuele inspectie, laser merk en andere verstrekken functies volgens de behoeften van de klantenproductie.

Sommige het vastbinden machines zijn verzegelde hitte -, maar verzegelde geen koude. Het koude verzegelen van de maag betekent dat de dekkingsband en de dragerband samen zonder het verwarmen kunnen worden gelijmd.

De op dit ogenblik gebruikte dekkingsband moet kleverig zijn. Alvorens te verpakken, gaat de dragerband over het algemeen door twee sensoren, voor het tellen en andere voor materiële controle over.

De materiële controle moet ontdekken of er om het even welke ontbrekende componenten in de dragerband zijn. Als een lek wordt ontdekt, zal de motor van de het vastbinden machine onmiddellijk ophouden, en het snijdershoofd zal ook gebracht worden in de hogere positie.

De tellende SENSOR gebruikt over het algemeen optische vezel, maar ook vereist snelle reactiesnelheid, zodat zo missen niet tellend. De tellende SENSOR kan de zijgaten van de dragerband tellen, en kan de vormende groeven ook tellen. Als u de zijgaten telt, moet u het terug omzetten om het correcte SMD-aantal te krijgen.

Prestaties het uitgeven Stem

De het vastbinden snelheid van de het vastbinden machine is snel. Met testfunctie, met overeenkomstig meetapparaat wordt uitgerust, kan de het vastbinden functie de capaciteitswaarde en weerstandswaarde van de spaander snel testen, en zijn goede en slechte producten sorteren dat; de het vastbinden machine gebruikt PLC als kerncontrole; het vertoningsontwerp is uniek,

Het liquide crystal display die, analoge vertoning van het statuut van elk controlepunt, kan diverse parameterwaarden, monitor diverse het werk status opdracht geven tot gemakkelijk plaatsen en wijzigen en zijn het vastbinden snelheid, de het vastbinden machine is stabiel en betrouwbaar.

Eigenschap het uitgeven Stem

●Brede waaier van toepasselijke producten, gemakkelijke specificatieverandering.
●Het aandrijvingssysteem van nok en splitser is stabiel en betrouwbaar.
●Het ontwerp van de foutenopsporing is perfect, en het alarm is in een oogopslag duidelijk.
●De frequentieconvertor heeft automatisch stepless snelheidsverandering en verhoogt of vermindert de snelheid door de het voeden voorwaarde te volgen.
●PLC elektronisch controlesysteem, nauwkeurig en stabiel, met laag mislukkingstarief.
●De hoogte van de vlecht is regelbaar, wat flexibel en geschikt is.
●Facultatieve ontvangende methode, het verticale en horizontale ontvangen.
●Het nauwkeurige lege materiële opsporing en delen tellen
●Het facultatieve materiaal is volledig, verstrekkend een volledige oplossing.
