| Prijs | Negotiable |
| MOQ | 100PCS |
| Tijd om te bezorgen | 15days or Depends on ordering QTYS |
| Merk | YOKG |
| Plaats van Oorsprong | China |
| Certification | CE |
| ModelNumber | SN6N |
| Betalingsvoorwaarden | L/C, D/P, T/T |
| Leveringscapaciteit | 100000pcs per Maand |
| Brand Name | YOKG | ModelNumber | SN6N |
| Certification | CE | Plaats van Oorsprong | China |
| Minimumordehoeveelheid | 100PCS | Price | Negotiable |
| Betalingsvoorwaarden | L/C, D/P, T/T | Leveringscapaciteit | 100000pcs per Maand |
| Levertijd | 15days of hangt bij het opdracht geven van tot QTYS af | Brekende capaciteit | 3KA |
| Polen | 1P+N | Norm | IEC/EN60898-1, IEC/EN 60947-2 |
| Geschatte Stroom | 1A, 6A, 10A, 15A, 20A, 25A, 32A, 40A | Eindverbindingstype | Kabel, Busbar |
| Type | Miniatuurstroomonderbreker | Overbelastingsbescherming | Ja |
| Het mechanische leven | 10000 |

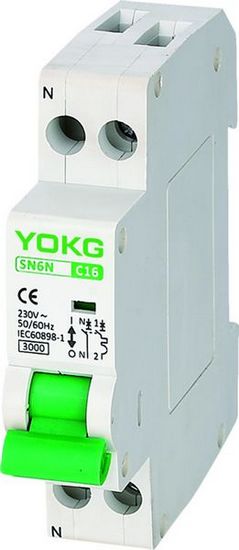

1P+N Kleine Magnetische de Reisstroomonderbreker van Mini Circuit Breaker SN6N 40A MCB/
Toepassing:
♦ Kort:sluitenbescherming
♦ Isolatiefunctie
♦ Overbelastingsbescherming
♦ Aanwijzingsfunctie van contactpositie
♦ Steun 35mm DIN-Spoor installatie
♦ Steun het hoogste het inkomende en type van bodem uitgaande bedrading, of type van bodem inkomende en hoogste uitgaande bedrading
♦ Bekwaam om elektrotoebehoren te selecteren en verre aanwijzing van MCB-voorwaarde te bereiken; gesloten breken, en foutenoverhalen
♦ Bekwaam om elektrotoebehoren te selecteren en onder-voltage en overvoltagebescherming van MCB en verre shuntversie te realiseren
Onmiddellijk overhalenkenmerk:
De stroomonderbreker SB6 wordt ontworpen voor bescherming van distributie en takkringen, die verschillende lading hebben;
♦ Kromme B-Het apparaat zou niet in 0,1 tweede bij stroom 3 binnen moeten werken; bij stroom zouden 5 binnen in minder dan 0.1S moeten werken
♦ Kromme C- Het apparaat zou niet in 0,1 tweede bij stroom 5 binnen moeten werken; bij stroom zouden 10 binnen in minder dan 0.1S moeten werken
♦ Kromme D- Het apparaat zou niet in 0,1 tweede bij stroom 10 binnen moeten werken; bij stroom zouden 20 binnen in minder dan 0.1S moeten werken
Te sterke intensiteit werkende kenmerken:
| Nr. | Geschatte stroom van versie (a) | Begintoestand | Teststroom | Bepaalde tijd | Te verkrijgen resultaat | Opmerkingen |
| 1 | 1~63 | codestaat | 1.13 binnen | t ≤ 1h | Niet-reis | |
| 2 | 1~63 | op de vorige test | 1.45 binnen | t < 1h | reis | plaatsende stroom tot gespecificeerde waarde regelmatig in 5s |
| 3 | In ≤ 32 | codestaat | 2.55 binnen | 1s <t <60s | reis | |
| In > 32 | codestaat | 2.55 binnen | 1s <t <120s | reis | ||
| 4 | 1~63 | codestaat | 3 binnen | t ≤0.1s | Niet-reis | B |
| 1~63 | codestaat | 5 binnen | t <0.1s | reis | B | |
| 1~63 | codestaat | 5 binnen | t ≤0.1s | Niet-reis | C | |
| 1~63 | codestaat | 10 binnen | t <0.1s | reis | C | |
| 1~63 | codestaat | 10 binnen | t ≤0.1s | Niet-reis | D type | |
| 1~63 | codestaat | 20 binnen | t <0.1s | reis | D type |
Het Aantal Polen:

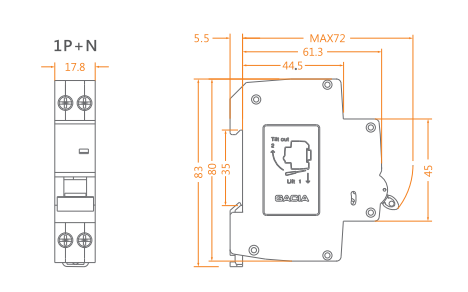

Afmetingen:
Specificaties:
| Polen | 1P+N |
| Elektrospecificatie | |
| Geschatte stroom (A) In | 1-40 |
| Geschatte frequentie (Herz) | 50/60 |
| Geschat het werk voltage (V) Ue | 230~ |
| Geschat geïsoleerd voltage (V) Ui | 400 |
| De impuls weerstaat voltage (KV) Uimp | 4 |
| Icn geschatte van de kort:sluiten brekende capaciteit (Ka) |
3 |
| Onmiddellijk overhalentype | B, C, D |
| Maximum het werk voltage Umax | 240 |
| Minimum het werk voltage Umin | - |
| Diëlektrisch testvoltage (kv) | 2 |
| Levensduur Mechanische standaardwaarde | 10000 |
| (O-C) Elektro Standaardwaarde | 4000 |
| Controle en aanwijzing: | |
| Shuntversie (SHT) | Facultatief |
| Undervoltageversie (UVT) | Facultatief |
| Hulpcontact (AUX) | Facultatief |
| Alarmcontact (alt) | Facultatief |
| De indicator van de contactpositie | Niets |
| Foutenaanwijzing | Gebrek |
| Verbinding en installatie: | |
| Omgevingstemperatuur (met dagelijkse average≤35℃) | -5℃~+40℃ |
| Beschermingsgraad Alle kanten | IP40 |
| Verbindingsterminal | IP20 |
| Draad (㎟) | 10 |
| Busbar (㎟) | -- |
| Steun | Kabel |
| Verontreinigingsgraad | 2 |
| Referentietemperatuur voor het plaatsen van thermisch element (℃) | 30 |
| Opslagtemperatuur (℃) | -25℃~+70℃ |
| Het aanhalen torsie | 2.5 |
| Verbinding | Bovenkant en Bodem |
| Afmetingen (mm) a (1P/2P/3P/4P) | 17.8 |
B
(1P/2P/3P/4P)
|
83 |
| (WxHxL) c (1P/2P/3P/4P) | 77.5 |
