| Prijs | Negotiation |
| MOQ | 1 pcs |
| Tijd om te bezorgen | 3-12 working days |
| Merk | E-link |
| Place of Origin | China |
| Packaging Details | Carton Packaging |
| Payment Terms | L/C,T/T,Western Union,MoneyGram,Paypal |
| Supply Ability | 1000 pcs/month |
| Brand Name | E-link | Place of Origin | China |
| Minimum Order Quantity | 1 pcs | Price | Negotiation |
| Payment Terms | L/C,T/T,Western Union,MoneyGram,Paypal | Supply Ability | 1000 pcs/month |
| Delivery Time | 3-12 working days | Packaging Details | Carton Packaging |
| Operating Wavelength (nm) | 1260～1650 | Min Return Loss (dB) | 55 |
| Min Directivity (dB) | 55 | Operating Temperature (℃) | -5～75 |
| Storage Temperature (℃) | -40～85 | Max Temperature Stability (dB) | 0.5 |

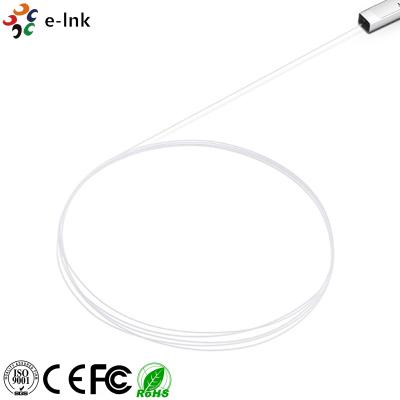

PLC-splitter voor kaalvezel
Voordeels
üLaag invoegverlies (NL)
üHoog isolatie
üVerlies afhankelijk van lage polarisatie (PDL)
üCompact ontwerp
üGrote werkgolflengte bereik
üGoed kanaal-op-kanaal. uniformiteit
üHoge betrouwbaarheid en stabiliteit
üTelcordia GR-1209-CORE-2001 in overeenstemming
üTelcordia GR-1221-CORE-1999 in overeenstemming
üYD/T-1272Q in overeenstemming
üQ/CT-2295 in overeenstemming
üRoHS-6-conform (lood) vrij)
Overzicht
DeE-linkeen PLC-splitter (Planar Lightwave Circuit) is een type optisch energiebeheerapparaat met een naaktvezelpakket dat is vervaardigd met behulp van silica-optische golfgeleidertechnologie.Het wordt veel gebruikt in PON / ODN-netwerken om optische signaalvermogen te splitsen met 1xN of 2xN splitsingsverhouding.E-linkbiedt een reeks op maat gemaakte PLC-splitters voor naakte vezels om te voldoen aan verschillende eisen aan de poortconfiguratie, het type inlaatvezel, de lengte van de inlaatvezel, het type uitlaatvezel, de lengte van de uitlaatvezel,Invoerconnector, en uitgangsconnector.
Technische indexen
|
Parameters |
1 × N PLC-splitters met lege vezels |
|||||
|
Werkgolflengte (nm) |
1260 ¢ 1650 |
|||||
|
Portconfiguratie |
1 × 2 |
1x4 |
1 × 8 |
1 × 16 |
1 × 32 |
1 × 64 |
|
Maximaal invoegverlies (dB) (P/S-graad) |
3.8/4.0 |
7.1/7.3 |
10.2/10.5 |
13.5/14.7 |
16.5/16.9 |
20.5/21.0 |
|
Maximaal verlies van gelijkheid (dB) |
0.6 |
0.7 |
0.8 |
1.2 |
1.5 |
2.0 |
|
Maximale PDL (dB) |
0.2 |
0.25 |
0.35 |
|||
|
Min Terugkeerverlies (dB) |
55 |
|||||
|
Min Richtlijn (dB) |
55 |
|||||
|
Maximaal golflengteafhankelijk verlies (dB) |
0.5 |
0.8 |
1.0 |
|||
|
Maximale temperatuurstabiliteit (dB) |
0.5 |
|||||
|
Werktemperatuur (°C) |
-5 ¢75 |
|||||
|
Bergingstemperatuur (°C) |
- 40 ¢ 85 |
|||||
|
Afmeting van het apparaat L × W × H (mm) |
40 × 4 × 4 |
50x4x4 |
50x7x4 |
60x12x4 |
||
|
Parameters |
2×N PLC-splitters voor kaalvezel |
|||||||
|
Werkgolflengte (nm) |
1260 ¢ 1650 |
|||||||
|
Portconfiguratie |
2x2 |
2x4 |
2x8 |
2x16 |
2x32 |
|||
|
Maximaal invoegverlies (dB) |
4.2 |
7.6 |
11.0 |
14.4 |
17.5 |
|||
|
Maximaal verlies van gelijkheid (dB) |
0.9 |
1.0 |
1.2 |
1.5 |
1.8 |
|||
|
Maximale PDL (dB) |
0.3 |
0.35 |
||||||
|
Min Terugkeerverlies (dB) |
55 |
|||||||
|
Min Richtlijn (dB) |
55 |
|||||||
|
Maximaal golflengteafhankelijk verlies (dB) |
0.5 |
0.8 |
||||||
|
Maximale temperatuurstabiliteit (dB) |
0.5 |
|||||||
|
Werktemperatuur (°C) |
-5 ¢75 |
|||||||
|
Bergingstemperatuur (°C) |
- 40 ¢ 85 |
|||||||
|
Afmeting van het apparaat L × W × H (mm) |
40 × 4 × 4 |
50x4x4 |
50x7x4 |
60x7x4 |
||||
Informatie over bestellingen
|
LNK- |
xxx- |
x |
XX- |
x |
XX- |
x |
x |
|
PLC-splitter voor kaalvezel |
Haven Configuratie |
Invoervezel Type |
Invoervezel Lange |
Uitgangsvezeltype |
Uitvoervezel Lange |
Invoer Verbinding |
Output Verbinding |
|
102 = 1 × 2 |
B=250um naakt vezels |
10=1,0m |
B=250um blote vezels |
10=1,0m |
0=Geen |
0=Geen |
|
|
104 = 1 × 4 |
L=0,9 mm losse buis |
15 = 1,5 m |
R = lintvezel |
15 = 1,5 m |
1=FC/UPC |
1=FC/UPC |
|
|
- Wat is er? |
T=0,9 mm dicht buffer |
20 = 2,0 m |
F=Fanoutbox met een diameter van niet meer dan 300 mm, |
20 = 2,0 m |
2=FC/APC |
2=FC/APC |
|
|
164 = 1 × 64 |
|
25 = 2,5 m |
|
25 = 2,5 m |
3=SC/UPC |
3=SC/UPC |
|
|
202 = 2 × 2 |
|
- Wat is er? |
|
- Wat is er? |
4=SC/APC |
4=SC/APC |
|
|
- Wat is er? |
|
|
|
|
5=LC/UPC |
5=LC/UPC |
|
|
232 is 2x32 |
|
|
|
|
6=LC/APC |
6=LC/APC |
Toepassing
üFTTH systemen
üPON Netwerken
üCATV-verbindingen
üCommunicatie Vervaardiging
