| Prijs | Negotiation |
| MOQ | 1 pcs |
| Tijd om te bezorgen | 3-12 working days |
| Merk | E-link |
| Place of Origin | China |
| Model Number | LNK-MSDI Series |
| Packaging Details | Carton Packaging |
| Payment Terms | L/C,T/T,Western Union,MoneyGram,Paypal |
| Supply Ability | 1000 pcs/month |
| Brand Name | E-link | Model Number | LNK-MSDI Series |
| Place of Origin | China | Minimum Order Quantity | 1 pcs |
| Price | Negotiation | Payment Terms | L/C,T/T,Western Union,MoneyGram,Paypal |
| Supply Ability | 1000 pcs/month | Delivery Time | 3-12 working days |
| Packaging Details | Carton Packaging | Appearance size | 172mm*167mm*45mm (LxWxH) |
| Input power | DC5V 3A | Net weight | 4kg |
| Humidity | 0 ~ 95% (non-condensing) | Operating Temperature (℃) | -10°C to +75°C |
| Storage Temperature (℃) | -40°C to 85°C |
Voordeels
►Ondersteunt SMPTE 3G, HD en SD-SDI-gegevenspercentages
►Behandel alle pathologische patronen
►Automatische uitbreiding van de kabels om de signaalintegriteit te waarborgen
►Met Remote & Tally & Audio ((Intercom) & Return video
►10/100 Ethernet
►Automatische uitbreiding van de kabels om de signaalintegriteit te waarborgen
►Automatische hervergrendeling 270Mbit/s - 1,48Gbit/s - 3Gbit/s
►Ondersteuningssignaaltype: 270Mbit/s tot 3Gbit/s volgens SMPTE 424M, SMPTE 292M en SMPTE 259M-normen, DVB-ASI
►Direct compatibel met 3G/HD/SD-SDI-camerasystemen en ondersteunt RS-232, RS-422 en RS-485-gegevensprotocollen
►10+km op enkelmodusvezel of 300m op meermodusvezel
►Invoer van stroom van het eindblok, warm wisselen en warm aansluiten
►Industriële temperatuur van -10 °C tot 75 °C, toegepast op de verschillende werkomgevingen
Overzicht

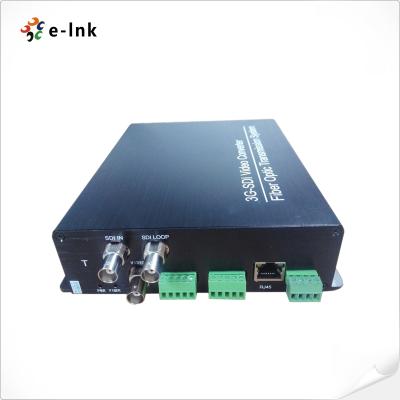

DeLNK-MSDI-seriekan je 3G, HD uitzendenofSD-SDI volgens SMPTE 424M-2006, 292 en 259 met de mogelijkheid om 10/100 Base-T Ethernet RS422, Audio, Ethernet, Tally, Intercom & Return Video over eenmalige modus te verzenden of multi-modusHet systeem vervoert een 3G/HD-SDI-signaal van de camera naar het basisstation en een terugkeervideo (3G/HD-SDI), afstandsbediening gegevens, gen lock,IntercomHet systeem plaatst alle signalen die nodig zijn voor 3G/HD-SDI-productie met meerdere camera's op eenM/MM tactische of SMPTE hybride glasvezelkabel, die een robuuste, probleemloze verbinding garandeert op elke studio of productie op afstand.
Technische indexen
|
Algemene specificaties |
|
|
Werktijd |
-10°C tot +75°C |
|
Bergingstemperatuur |
-40°C tot 85°C |
|
luchtvochtigheid |
0 ~ 95% (niet-condenserend) |
|
Inlaatvermogen |
DC5V 3A |
|
Energieverbruik |
15W |
|
Nettogewicht |
4 kg |
|
Uiterlijk |
172 mm*167 mm*45 mm (LxWxH) |
|
Optische vezels |
|
|
Waallengte |
1310nm / 1550nm / CWDM |
|
Uitgangsvermogen |
-6~-1 dBm |
|
Rx-gevoeligheid |
|
|
Transmissieafstand |
SM-vezel 10+km, MM-vezel 300m |
|
optische connector |
Dal LC /FC/ST/SC/MX/ Lemo / Neutrino (optioneel) |
|
SDI-invoer/uitvoer |
|
|
Signalformaat |
SMPTE 424M, SMPTE 292M, SMPTE 259M |
|
Gegevenspercentage |
270Mbit/s - 1,48Gbit/s - 3Gbit/s |
|
Kabelvergelijking |
Automatische EQ-kabel (Bel den 1694A-kabel) |
|
250m @ 270Mbit/s, 140m @ 1.5Gbit/s, 80m @ 3Gbit/s |
|
|
SDI-interface |
BNC 75 Ohm |
|
Intercom |
|
|
Camera-optische adapter |
|
|
Interface |
4 pin XLR (man) / 5 pin XLR (vrouw) / 3,5 mm headset jack |
|
Microfoon |
Mikrofoon-invoer met zwijgen en vooropstellen |
|
Koptelefoon |
met volume omhoog of omlaag |
|
Audio |
Balance- of onevenwichtigheidslijnniveau |
|
Tally |
|
|
Camera-optische adapter |
|
|
|
4 pin luchtkop of 3 pin mini XLR |
|
Output |
Droog of nat +12V |
|
Aan: kortsluiting of +12V |
|
|
Uit: open of 0V |
|
|
Afstandsbediening |
|
|
Interface |
Terminalblok van industriële norm |
|
Gegevens |
RS422 /RS232/RS485 |
|
Ethernet |
|
|
Haven |
10/100 Base-T, RJ-45 connector |
|
Werkstand |
Full duplex/half duplex |
|
Gegevenspercentage |
10 Mbps en 100 Mbps Ethernet (Auto Adaptive) |
